氣體介入式液位測量系統
GLT系列產品是采用專用氣體流量計、特殊流量調節閥、高精度差壓儀表以及特殊設計的防堵氣體介入方式相配合,構成完整的液位測量裝置,實現液位測量。
GLT系列產品是采用專用氣體流量計、特殊流量調節閥、高精度差壓儀表以及特殊設計的防堵氣體介入方式相配合,構成完整的液位測量裝置,實現液位測量。
由于整套系統采用了全金屬材料,堅固可靠,并具有測量精度穩定等特點,因此本系統在氣體壓力波動的情況下仍能準確反應液位高度帶來的差壓變化,可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業的液位測量等過程控制中。
GLT系列產品的設計結構完全滿足工業控制的要求,安裝適用條件安全符合儀表測量技術的要求。
優點
雙路平衡進氣
面板式一體化安裝,便于安裝和檢修
專用卡套連接,無泄漏
接液部分為不銹鋼材質,不會夾帶雜質
可用于測量腐蝕性介質、高粘度介質
測量儀表與被測介質不接觸
流量、壓力可現場顯示,進氣壓力低報警
特殊設計的防堵氣體介入結構
4-20mA輸出
技術參數
型號 | GLT-2-2DP-RA-AD-PS |
測量范圍(100%值)氮氣:0.4MPa,20℃ | 0-10000mm,按設計定制 |
量程比: | 10:1 |
刻度劃分 | 按實際劃分 |
最大壓力 | 2.0MPa |
介質溫度 | 最大350℃ |
環境溫度 | -25-65℃ |
接觸介質材質 | 304 |
外殼 | 金屬 |
過程連接 | 卡套、專用結構 |
? | 按用戶特殊要求 |
輸出 | 4-20mA |
典型應用
從A端進入一定流量的氣體時,氣體將排出插入液體內管道的介質并形成穩定氣泡,此時,A、B間管內的壓力與B端口的液體壓力相等。如果B處的壓力為P1,大氣壓力為P0,則P1-P0 = ΔP,同時P1 = γh+P0則P1-P0 =γh =ΔP。
因此在已知介質密度的條件下,利用差壓變送器測出ΔP,即可計算出液體的液位h。

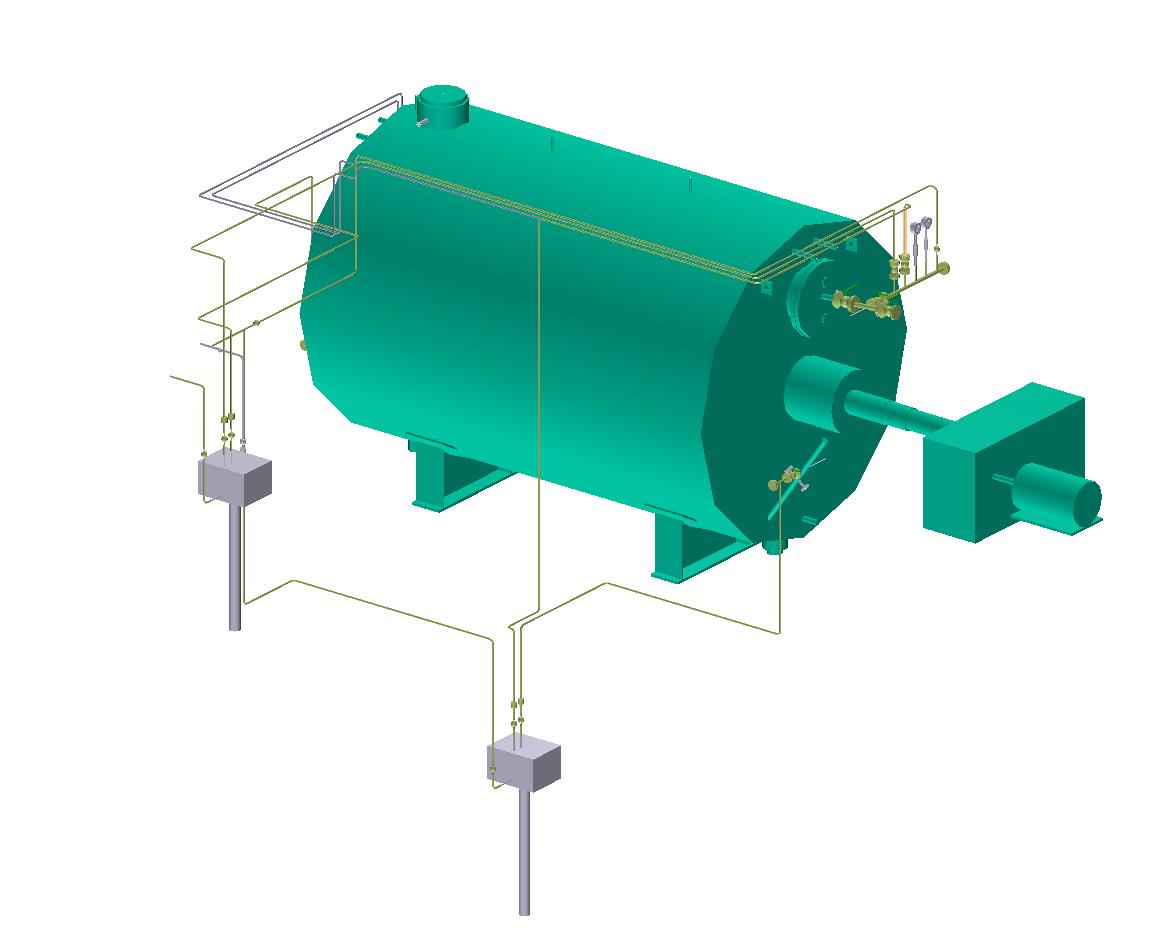

特殊定制設計
GLT系統由氣體處理、差壓測量、氣體防堵介入系統組成,用于工業過程液位測量時,氣體處理和差壓測量是標準設計,氣體防堵介入系統是根據用戶被測介質的物性、容器的物理結構,工藝特性等條件進行特殊設計,保證測量輔助氣體能準確導入被測部位,且不易堵塞或堵塞時能進行在線處理。
